IMAGENOLOGIA CONVENCIONAL

 INFOGRAFIA HISTORIA DE LA RADIOLOGIA

https://www.canva.com/design/DAFsaY9c-r4/Vqy-3YxmcGE3sG2HxCDt4g/edit?utm_content=DAFsaY9c-r4&utm_campaign=designshare&utm_medium=link2&utm_source=sharebutton

Partes del equipo de rayos X

·       Mesa de rayos X y su correspondiente porta chasis y Bucky: Es el lugar donde se ubica al paciente, pueden ser fijas o móviles, a su vez dichos movimientos varían entre verticales, horizontales o de trendelemburg. Las mesas son de fibra de carbono, ya que es un material que puede sostener a pacientes de peso elevado. Las mesas vienen dotadas con una bandeja porta chasis, entre este y la mesa se ubica el Potter Bucky o parrilla anti difusora.

·       El Bucky mural: La parrilla anti-difusora ubicada en el Bucky mural, se utiliza con el fin de evitar que la radiación no útil (radiación secundaria), principal factor que reduce el contraste de la imagen llegue a la placa para que no se vea afectada la calidad de la misma.

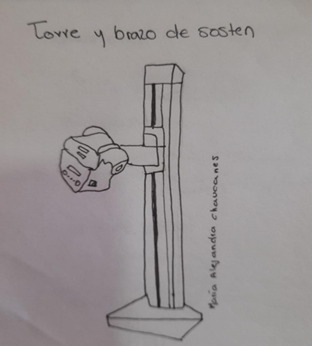

* La torre y el bazo que sostiene el tubo: La torre o columna es la encargada de sostener el brazo que a la vez sostiene el tubo de rayos x, esta torre permite que el tubo suba o baje según la necesidad y se desplaza de izquierda a derecha por encima de la mesa. A la vez puede girar la columna para adquirir proyección de cubito lateral.

·       El tubo de rayos X y colimador: Elemento de los equipos que genera los rayos X, que consiste en una ampolla de vidrio al vacío, que contiene el cátodo y el ánodo, que está recubierto por una carcasa protectora y aislante, para evitar el paso de la radiación dispersa y está rodeado de un sistema de refrigeración, para la dispersión del calor generado en los fenómenos de choque y frenado, entre los electrones y el ánodo.

·       Receptores de imágenes: Es un material sensible a los rayos x y la luz, que permite registrar la imagen del objeto radiografiado.

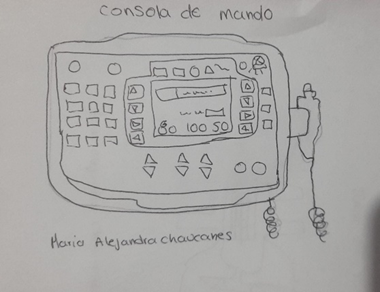

*  Consola de mando- área de digitalizado: La consola de control es la parte del aparato de rayos X que permite controlar la intensidad de la corriente y la tensión del tubo de rayos X de forma que el haz de rayos X útil tenga la intensidad y capacidad de penetración apropiada para obtener una radiografía de buena calidad.

* Cable de alta tensión: conduce el voltaje desde el generador hasta el cabezal.

DIFERENCIAS

Chasis con revelado químico	Chasis digital
Revelación manual con químico	no se utilizan químicos de revelado
Se necesita cuarto oscuro para revelado	No se necesita grandes cantidades de papel para guardar exámenes
Proceso de entrega de resultado tarda mas	El resultado es más rápido
Es necesario uso de placa radiológica para entrega de resultado	Al ser computarizado no necesita placa radiográfica que contribuye a la contaminación
En caso de error al momento de realizar el estudio puede causar una imagen con poca definición	La calidad de imagen es más nítida
Son necesarias chasis de varios tamaños para cada estudio	Se utiliza un solo chasis para todos los estudios

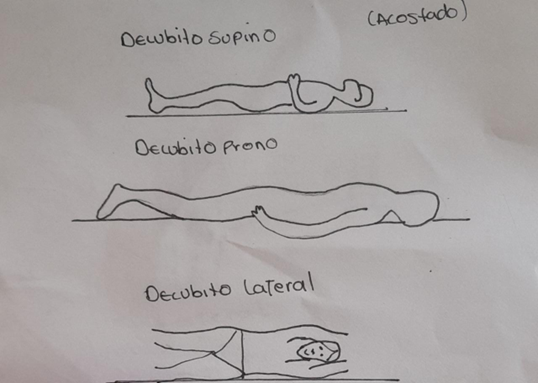

POSICION Y PROYECCION

Posición: posición que adopta el cuerpo humano cuando el sujeto esta de frente al observador en bipedestación, con los brazos y las piernas completamente extendidos, las palmas de las manos hacia adelante y ambos pies juntos.

Proyección: indica las direcciones en las que se desplaza los rayos x desde el tubo a la placa o receptor de la imagen atravesando en su camino al paciente.
